EN650C變頻器在直驅式抽油機的應用

發布時間:2019-06-17 19:35:01來源:

一、螺桿泵抽油機簡介



螺桿泵是容積式轉子泵,它依靠由螺桿和襯套形成密封腔的容積變化來吸入和排出液體。螺桿泵按螺桿數目分為單螺桿、雙螺桿、三螺桿和五螺桿泵等。 油田采油直驅螺桿泵設備組成比較簡單,由同步電機、螺桿泵及調速控制系統等組成,適合于高黏稠、高含氣、高含砂、高含水以及低產油井的原油開采,能有效地克服氣鎖、砂卡等現象,且占地面積小,效率高,其增產節能優越性較好。






二、工藝原理及要求



運行速度低、大扭矩螺桿旋轉時無沖擊啟動停機具有控制反轉速度、平滑釋放反轉力矩運行效率高等。另外,對應用的要求:



   1 、操作簡單、運行數據直觀



 2 、啟動力矩大、效率高;



3 、啟動平穩 使用開環矢量控制,自動識別電機磁極位置,同樣力矩下,使輸出電流達到比較小



4 、停機時,螺桿反轉扭矩實現變頻器軟件自動釋放及外部封星雙重停機保護










三、易能EN650C專用變頻器抽油機應用方案



EN65C 專門針對油田的直驅螺桿泵開發的產品,直驅螺桿泵由同步電機驅動,設備組成較簡單,工作效率高且不占用大面積地方,節能效率高且還能克服氣鎖和卡砂等現象。對電機參數不敏感,不過分依賴參數的變化,抗環境溫度變化能力強,高速停機響應快速、穩定,比較大頻率加、減速時間可達到0.1s。



直驅設備同步電機使用功率一般在 7.5~37KW ,由具有直驅專用驅動軟件的 EN650C 抽油機專用變頻器和制動組件、停機反轉保護組件、溫控系統、監控系統等組成。






四、應用優勢



1 、操作簡單、監控直觀;



2、  支持永磁不同電機的磁場定向控制,啟動力矩大、效率高;



3、  啟動平穩,具有電機初始磁極位置檢測功能;



4、  具有停機防反轉功能,能自動檢測當前螺桿上反向扭力,并控制螺桿低速反向釋放;





五:參數設置



功能碼參數

設定值

解釋

F00.00

2

高級菜單模式

F01.00

1

電位器調速

F01.15

1

外部端子啟動

F01.17

300

加速時間 30

F01.18

400

減速時間 40

F02.22

1

外部剎車制動

F09.04

1

變頻器開始運行信號



F16.09

0.35

電機電流環比例增益

F16.20

30

同步電機拉入電流 1

F16.21

30

同步電機拉入電流 2

F17.03

1500

同步電機反電動勢常數

F15.00

根據機型選擇

電機額定功率

F15.01

根據機型選擇

電機額定電壓

F15.02

根據機型選擇

電機額定電流

F15.03

40

電機額定頻率

F15.04

200

電機額定轉速

F15.05

12

電機極對數

F15.06

根據機型選擇

電機極對數

F15.11

1

電機靜止自整定

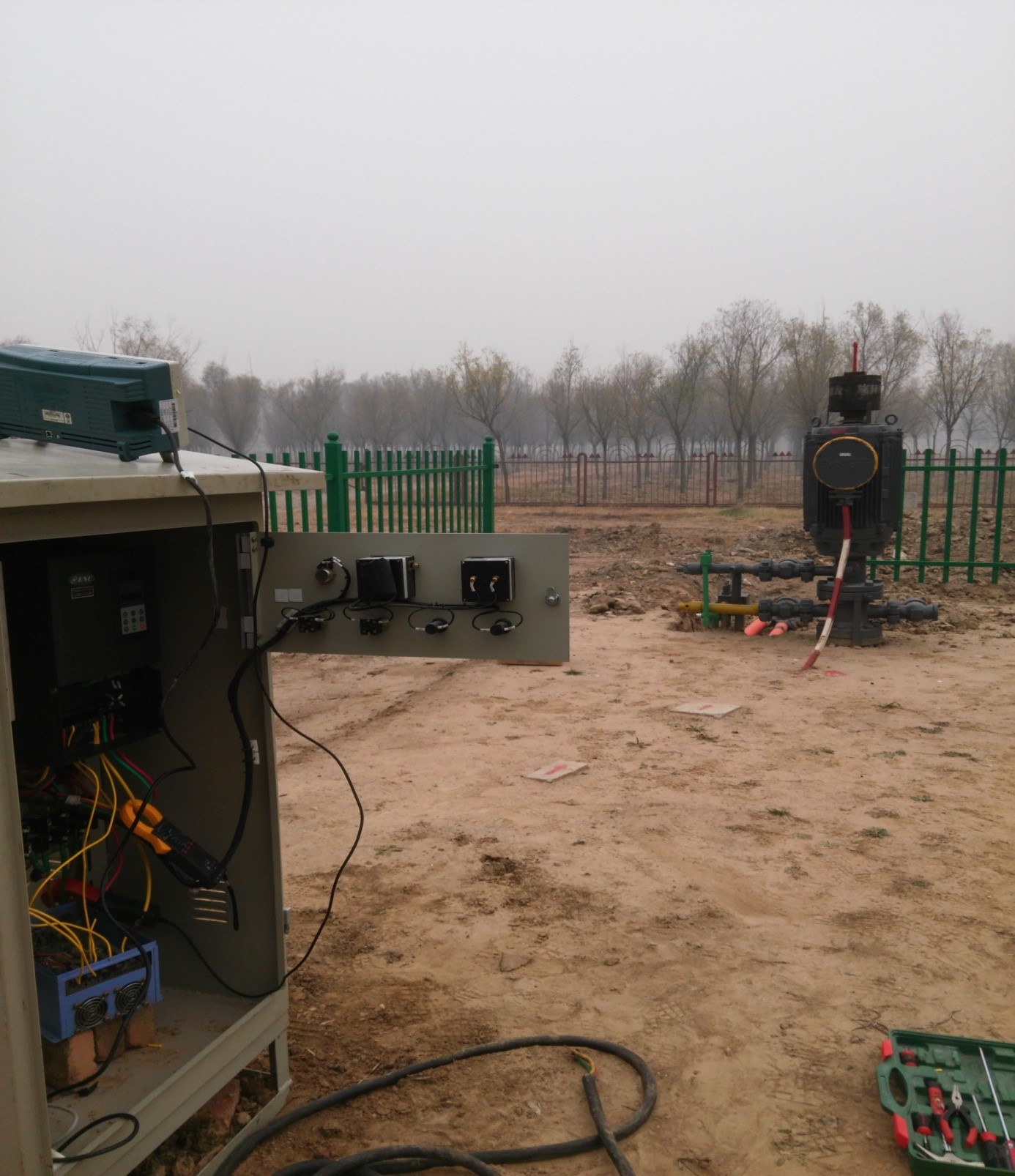

六、 EN650C 抽油機專用機現場應用圖片



圖25.jpg     圖26.jpg ?
